Разработка ППР на кран: как сэкономить до 30% на аренде крана

Согласно п.101 Приказа Ростехнадзора № 533 от 12.11.2013 производство работ с применением грузоподъемных механизмов должно выполняться согласно ППР, разработанным эксплуатирующей или специализированной организацией.

Монтажные работы без применения крана невозможны. Вопрос стоимости аренды крана напрямую зависит от параметров крана: чем мощнее кран – тем дороже его аренда. При подборе крана в интернете вы видите 2 основные характеристики: грузоподъемность и длина стрелы. Но один и тот же груз можно смонтировать краном 32 т или 25 т.

Хотите узнать почему?

Каждый кран обладает несколькими кривыми грузоподъёмности, которые зависят от вылета стрелы (расстояние по горизонтали от крана до груза), длины стрелы и угла наклона.

Для подбора крана следуем последовательности:

  1. Ориентировочно подбираем кран исходя из массы груза, высоты подъема груза и расстояния;
  2. Выбираем стропы, траверсы и т.д. исходя из параметров груза и монтажных проушин;
  3. Размещаем кран на стройплощадке, обрисовываем его на вертикальном разрезе, максимально близко к точке монтажа;
  4. Проверяем ограничения работы: коммуникации под опорами, существующие деревья, вращение башни крана, минимальные зазоры от препятствий, расчет и периметр опасных зон, встречающиеся преграды перемещению груза. При наличии любого ограничения переходим к п. 1;
  5. Проверяем возможность крана меньшей грузоподъёмности;
  6. Проверяем возможность применения гуська, достаточно ли места для его монтажа;
  7. Определяем место стоянки машины с грузом не ближе минимального радиуса крана при данном вылете стрелы;
  8. Расчет опасных зон и варианты их уменьшения;
  9. Места нахождения монтажников и их перемещения;

При выполнении всех этих пунктов удается подобрать кран с минимальными грузовыми характеристиками.

Обязательна ли разработка ППРк?

В действующих федеральных нормах более не применяется термин ППРк, а используется понятие ППР с применением ПСПодъемного сооружения (кран и т.п.)

Таким образом:

  • обязательная разработка ППРк не требуется;
  • для работы крана можно разработать отдельный ППР, а можно в составе общего Проекта производства работ на объект;

Требования к ППР на кран

Заказчикам на объектах недостаточно ваших гарантий что выбранный кран подойдет, им требуется ППР (Проект производства работ кранами), в котором показана работа крана, обеспечены меры безопасности людей и имущества во время работ.

ППР должен быть составлен и подписан лицом, обученным на разработку ППРк с соответствующим удостоверением. Обучение сотрудников производит Ростехнадзор РФ.

ППР должен соответствовать РД 11-06-2007 и Приказу Ростехнадзора от 12 ноября 2013 г. N 533 (скачать эти документы).

Согласно действующих норм ППР с применением ПС необходим для:

  • грузоподъемных кранов всех типов;
  • мостовых кранов (штабелеры);
  • кранов-трубоукладчиков;
  • кранов-манипуляторов;
  • строительных подъемников и вышек;
  • грузовые электрических тележек, передвигающихся по надземным рельсовым путям вместе с кабиной управления;
  • кранов-экскаваторов, предназначенных только для работы с крюком, подвешенным на канате, или электромагнитом;

ППР не требуется для подъемных устройств:

  • с ручным приводом, лифтов, эскалаторов, электро- и автопогрузчиков, эвакуаторов автомобилей;
  • установленных в шахтах, на судах и иных плавучих средствах;
  • предназначенных для работы только в исполнении, исключающем применение грузозахватных приспособлений, с навесным оборудованием (вибропогружателями, шпунтовыдергивателями, буровым оборудованием), кабин (люлек) для транспортировки людей;
  • манипуляторов, используемые в технологических процессах.

Экспертиза и регистрация Проектов Производства Работ на кран

C 05.03.2013 экспертиза Проектов производства работ кранами (ППРк), регистрация и согласование в органах Ростехнадзора не требуется (Ссылка на приказ). За исключением случаев транспортировки людей краном.

Ответственность за ППР краном

Согласно п.101 ФНП по ПСУтверждены Приказом Ростехнадзора от 12.11.2013 N 533 Ответственность за качество и соответствие требованиям промышленной безопасности ППР несет его разработчик.

Эксплуатация кранов с отступлениями от требований ППР не допускается. Внесение изменений в ППР осуществляется разработчиком ППР.

Сколько вы экономите на аренде крана

К примеру, стоимость аренды крана 32 т – 17 000 руб., стоимость аренды крана 25 т – 11 000 руб. Итого: экономия 6 000 руб. в день или 30%.

При кранах большей грузоподъёмности (200т) уменьшение грузоподъемности крана на 1 ступень (до 160 т) экономия составит 70 000  руб в день и более.

Как заказать проект производства работ краном

Перечень исходных документов для разработки ППР на кран

  • Проект организации строительства (ПОС) или стройгенплан;
  • Генплан с существующими и проектируемыми зданиями, подземными и надземными сетями и коммуникациями;
  • Масса и размеры монтируемых элементов, указания по их строповке

О составе ППР с применением кранов подробнее здесь

Кто согласовывает и утверждает Проект производства работ на кран

ППР с использованием ПС утверждаются руководителем эксплуатирующей организации, выполняющей работы, и выдаются на участки до начала выполнения работ.

В случае установки крана в зоне ЛЭП необходимо согласование с владельцем.

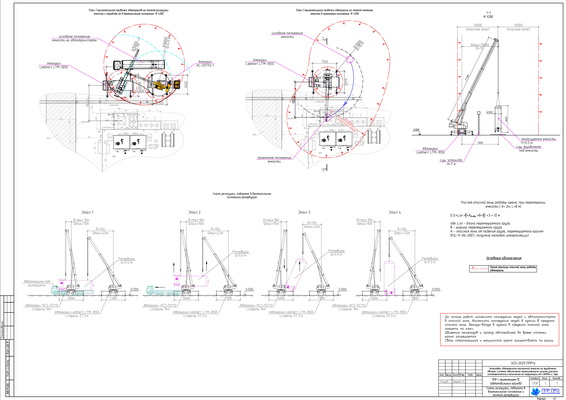

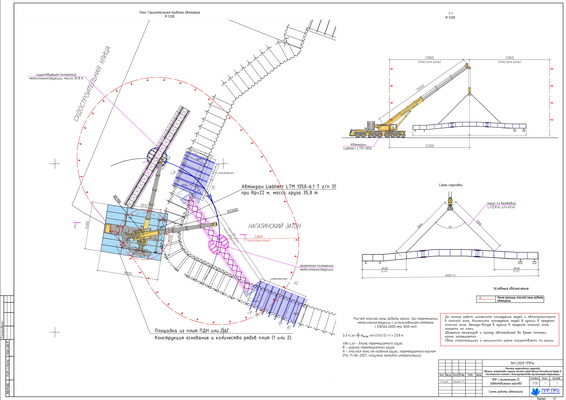

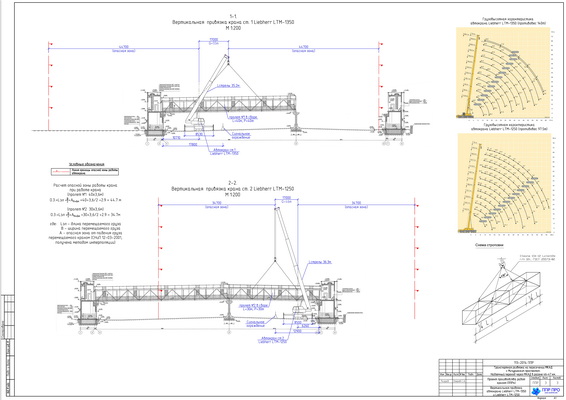

Примеры разработанных ППРк

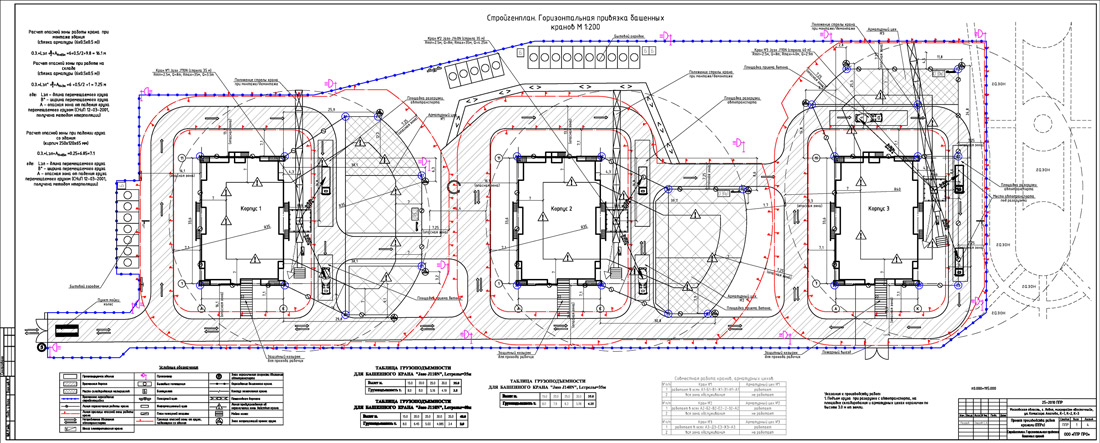

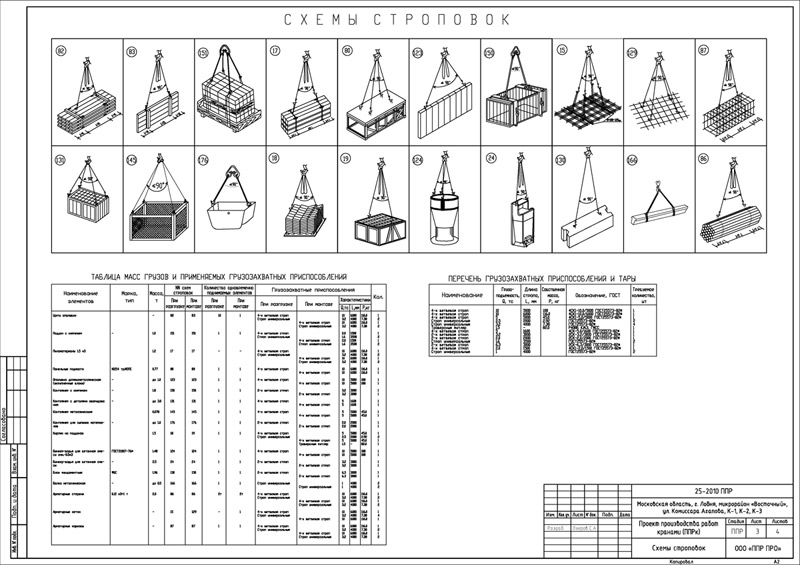

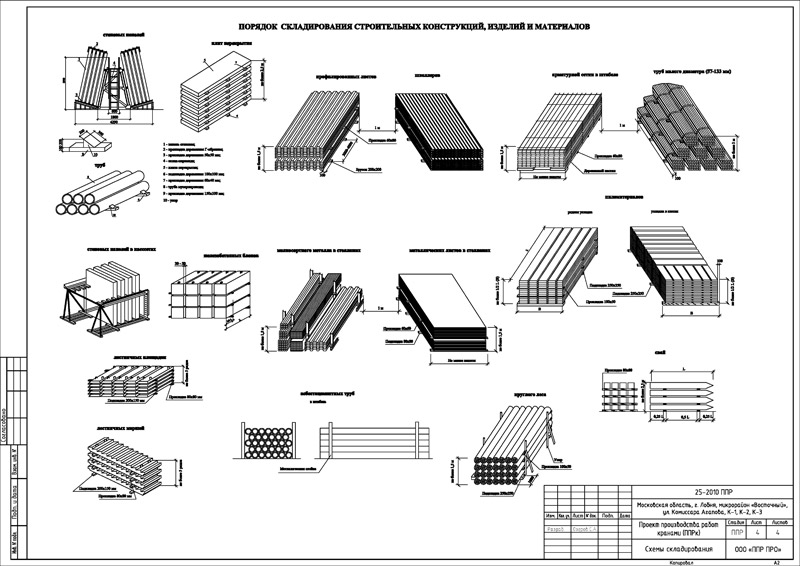

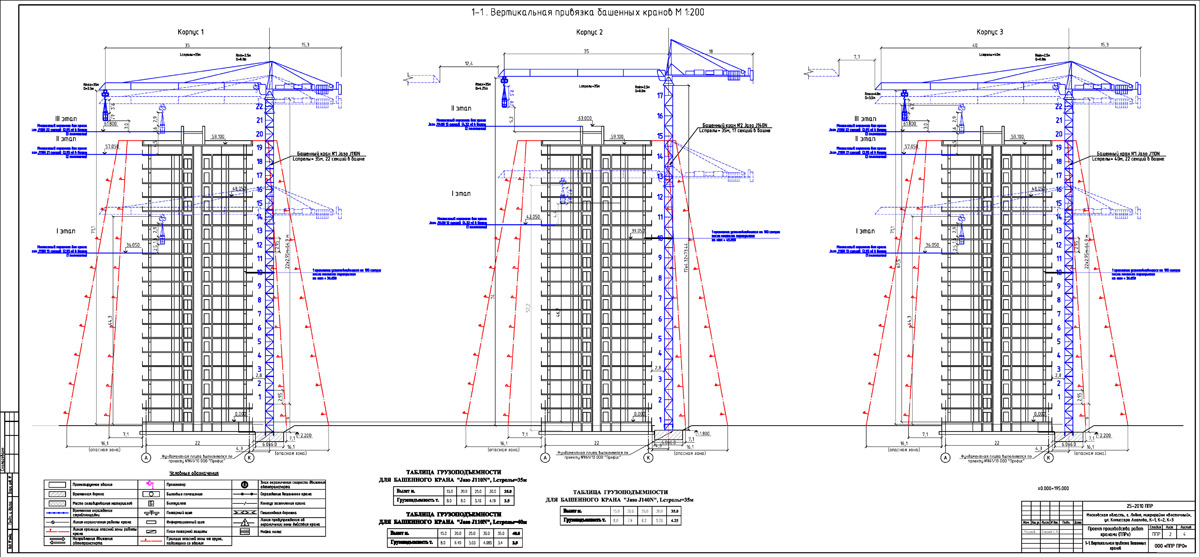

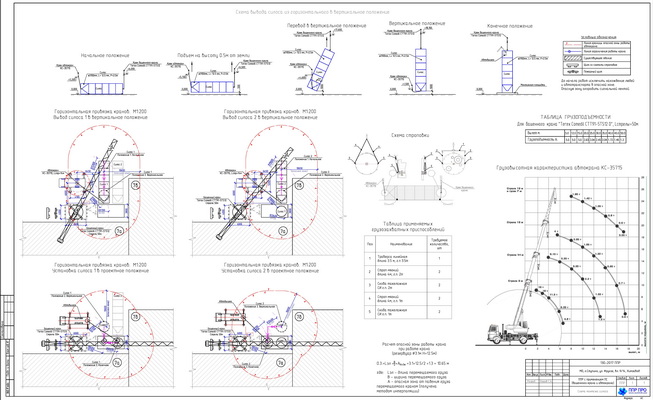

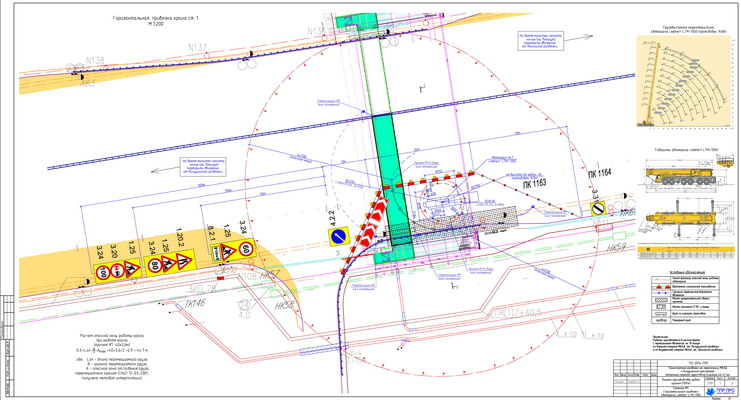

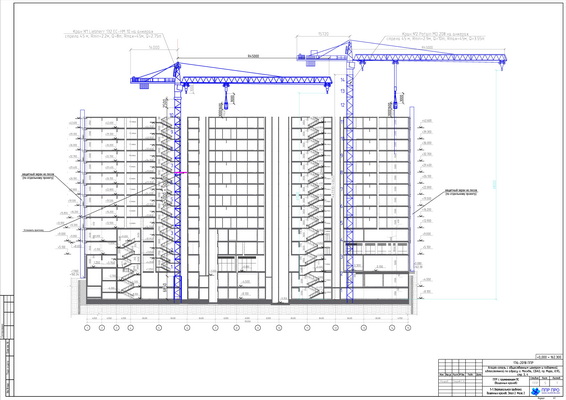

ППРк Горизонтальная привязка крана ППРк Вертикальная привязка крана Схемы строповки Схемы складирования

Удостоверение на право разработки ППР на кран

Удостоверение ППРк на краны

Если у вас остались вопросы, можете ознакомиться с ними в разделе Частые вопросы по разработке ППР

Закажите ППРк на свой объект сейчас
